DESTYLATOR AABRATEK 50L NIERDZEWNY KWASOODPORNY na rurze 50 z wziernikiem i CLAMP

DESTYLATOR-50L-R50-Wziernik-prad

New product

2 490,00 zł tax incl.

More info

Destylator Aabratek 50L z refluksem zewnętrznym dzięki czemu jest mozliwa rozbudowa destylatora i podłączenie elektrozaworów do sterowania automatycznego

Destylator elektryczny typu aabratek na rurze 50.8 mm nierdzewnej gatunku 304, spawana metodą Tig, trawiona zanurzeniowo. Zestaw ze zbiornikiem 50 litrów

Destylator na złaczu CLAMP. istnieje również wykonanie na złączu SMSmleczrskim DN , wywijce, nypel mufa.

W tego typu destylatorach otrzymujemy za pierwszym razem spirytus wysokogatunkowy 96%. Urządzenie pozwala osiągnąć destylat na najwyższym poziomie czystości.

Świetnie nadaję do destylacji olejków eterycznych , wody jak i roztworów wysokoprocentowych.

Wysokość całego zestawu wraz ze zbiornikiem około 190 cm.

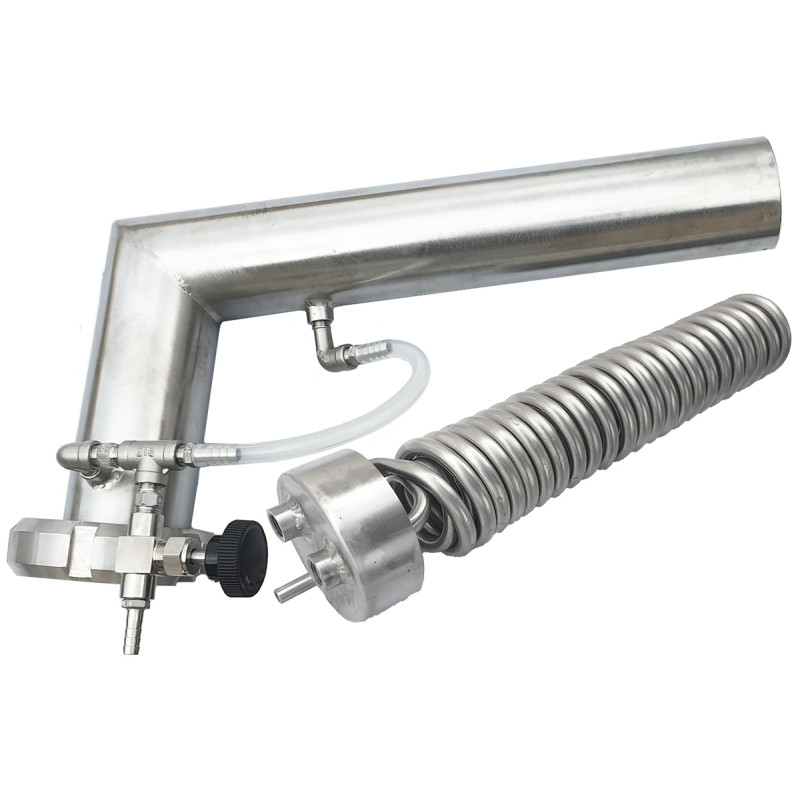

Głowica wraz z spawaną tamką, przy wylocie odbioru. Głowica spawana pod kątem około 105 stopni. Do głowicy nasówana jest nasadka ze spiralą chłodzącą wraz z odpowietrznikiem i dwoma wejściami do wody. Spirala chłodząca wykonana jst z 6 metrów rurki Fi 8 (isnieje również możliwość wykokania z 3metrowej rurki).

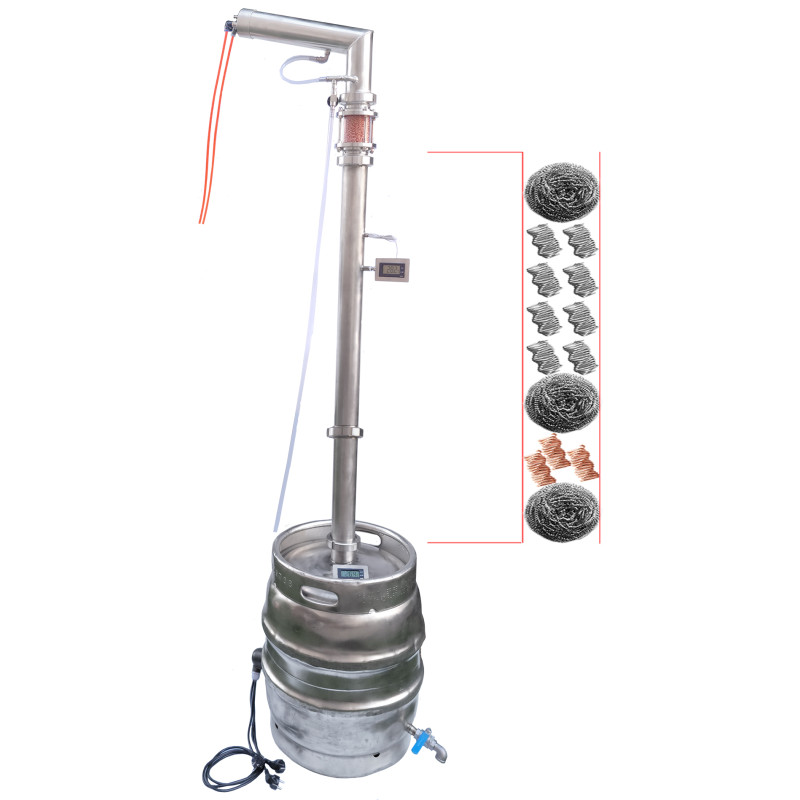

Kolumna rektyfikacyjna wysoka na 120 cm , wykonana z rurki 50.8 mm nierdzewnej gatunku 304. Kolumne zasypuję się sprężynkami nierdzewnymi i miedzianymi. Na doł kolumny stosujemy zmywak na podtrzymanie wypełnienia. Sprężynki nierdzewne i miedziane również przedziela się zmywakiem, aby one się nie zmieszały. 20 cm od góry kolumny wspawany jest port 1/8 cala na termometr.

Zestaw po otrzymaniu należy pzremyć dokłądnie ciepłą wodą.

W skład wystawionego zestawu wchodzą : zbiornik , kolumna z portem na termometr, termometr, wypełnienie z stali nierdzewnej kawsoodpornej i z miedzi, głowica i nasadka ze spiralą podwójną - dzięki temu rozwiązaniu oszczędzamy wodę, zaworek precyzyjny, 1,5m węża silikonowego, grzałka elektryczna.

Istnieje możliwość dołożenia lub zamiany:
1.Keg o pojemności 50 l wykonany ze stali nierdzewnej - Bardzo szybki i prosty niewymagający narzędzi montaż kolumny na złączu SMS, CLAMP. Mleczarskim, DN, nypel, mufa wywijka. (pojemności zbiorników 30, 50, 80, 100, 280l)

Jak podłaczyć destylator schemat



2.Kolumna o długości 120cm wykonana z rury nierdzewnej kwasoodpornej, możemy również zamontować  zimne palce lub wykonać dłuższą oraz krótszą kolumnę.


Jak podłaczyć destylator schemat
3.Głowica typu Aabratek, ufo, zimne palce, które umożliwia spuszczanie frakcji niepożądanych destylacji.

Jak podłaczyć destylator schemat

Jak podłaczyć destylator schemat
4. Zaworek iglicowy 1/8 lub 1/4 cala

Jak podłaczyć destylator schemat
5. Chłodnica wykonana z rurki fi 8mm lub fi 10mm o długości do 1m do kilku kilometrów ze stali nierdzewnej, co zapewnia idealną i nieskazitelną jakość destylatu

Jak podłaczyć destylator schemat
6. Termometr elektroniczny mierzący temperaturę na szczycie kolumny  lub na dowolnej półce z bogu beczki lub od góry z alarmem.

Jak podłaczyć destylator schemat
7. Wąż zbrojony ze złączką do podłączenia wody lub poliuretanowy.

Jak podłaczyć destylator schemat
8. Wypełnienie destylatora Sprężynki miedziane, sprężynki nierdzewne lub zmywaki z stali kwasoodpornej AISI304 lub AISI410 zapewniające stabilność kolumny oraz wyciągające niebezpieczne związki chemiczne.

Jak podłaczyć destylator schemat
9. Wykonanie chłodnicy lebiega z odbiorem dolnym lub górnym.

Jak podłaczyć destylator schemat
10. Zrobienie bufora stabilizującego zapewnia dużo większą wydajność destylatora, maksymalnie podwyższa ilość uzyskanego produktu  "serca" a także szybszy odbiór na stawów.

Jak podłaczyć destylator schemat
11. Montaż stopek do zbiornika które umożliwiają regulację zbiornika.

Jak podłaczyć destylator schemat
12. Wykonanie spustu dolnego lub bocznego.

Jak podłaczyć destylator schemat

Jak podłaczyć destylator schemat
13. Zbiorniki mogą być wykonane na gaz z taboretem dostosowanym pod zbiornik lub  na prąd z wspawaną mufą.

Jak podłaczyć destylator schemat

Jak podłaczyć destylator schemat
14. Kolumna destylatora może być dzielona lub w całości.

Jak podłaczyć destylator schemat
15. Istnieje możliwość wykonania katalizatora, który umożliwi szybko i bezproblemowo wyczyścić wypełnienie miedziana.

Jak podłaczyć destylator schemat
16. Wykonujemy szerokie wlewy dzięki którym możliwe jest włożenie ręki  i bezproblemowe umycie zbiornika.

Jak podłaczyć destylator schemat

16. W destylatorach montujemy wzierniki umożliwiające podgląd mieszaniny

Jak podłaczyć destylator schemat


Posiadamy destylatory na różnych średnicach rur jak i zbiornikach. Przyhładowy destylator:

Jak podłaczyć destylator schemat

xxxxxxxx

Na dole prezentujemy przykładowy schemat podpięcia destylatora
:
