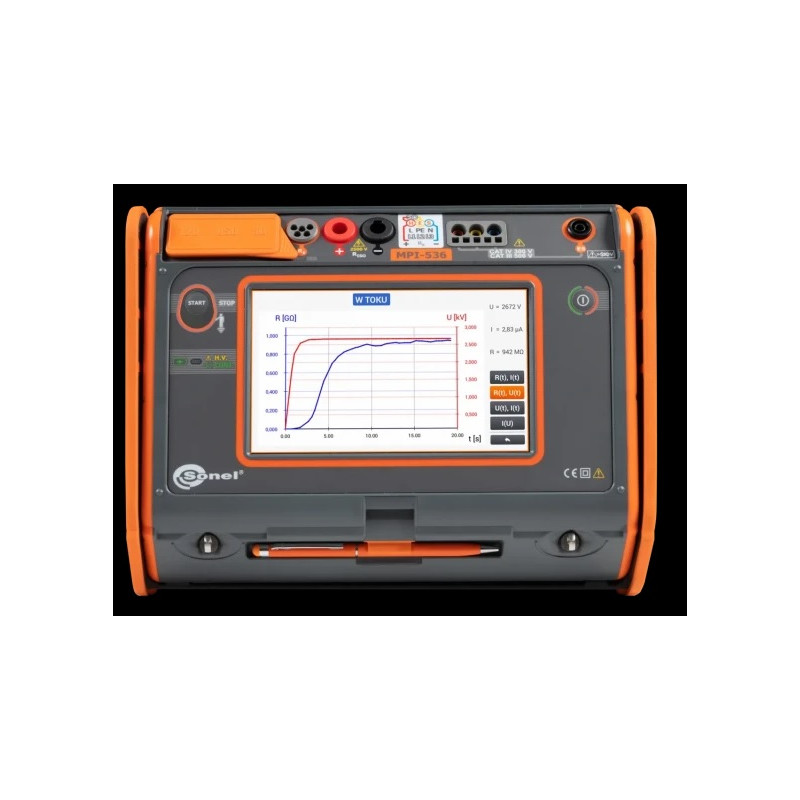

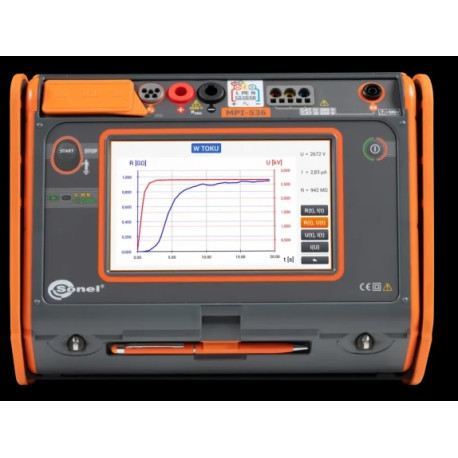

Pomiar parametrów Instalacji Elektrycznej

Parametrów Instalacji Elektrycznej

• Pomiaru parametrów pętli zwarcia
• Rezystancji izolacji
• Pomiaru rezystancji połączeń ochronnych oraz wyrównawczych
• Pomiaru rezystancji uziemienia
• Badanie wyłączników różnicowoprądowych typu AC oraz A

✔️ Pomiar parametrów pętli zwarcia

• Pomiar impedancji pętli zwarcia w sieciach o napięciach znamionowych: 220/380 V, 230/400 V, 240/415 V o częstotliwościach 45...65 Hz, roboczy zakres napięć: 180...460 V
• Wskazania rezystancji pętli zwarcia R i reaktancji pętli zwarcia X
• Pomiar impedancji pętli zwarcia prądem 15 mA bez wyzwalania wyłączników różnicowoprądowych
• Maksymalny prąd pomiarowy: 7,6 A (przy 230 V), 13,3 A (przy 400 V)

✔️ Badanie wyłączników różnicowoprądowych typu AC, A

• Pomiar wyłączników różnicowoprądowych bezzwłocznych, krótkozwłocznych i selektywnych o znamionowych prądach różnicowych 10, 15, 30, 100, 300, 500 mA
• Pomiar prądu wyzwolenia IA oraz czasu zadziałania tA dla prądów 0,5 In, 1 In, 2 In, 5 In
• Pomiar RE i UB bez wyzwalania RCD
• Rozszerzona funkcja AUTO pomiaru RCD, z możliwością pomiaru ZL-PE małym prądem
• Pomiar IA oraz tA przy jednym zadziałaniu RCD

Pomiar rezystancji uziemienia

• Pomiar metodą 3-przewodową

✔️ Pomiar rezystancji izolacji

• Napięcia probiercze 100 V, 250 V, 500 V

✔️ Pomiar rezystancji połączeń ochronnych i wyrównawczych

• Pomiar ciągłości połączeń ochronnych prądem ±200 mA zgodnie z normą PN-EN 61557-4
• Autokalibracja przewodów pomiarowych - możliwość użycia dowolnych przewodów
• Pomiar rezystancji małym prądem z sygnalizacją dźwiękową

✔️ Wskazanie kolejności faz

✔️ Sprawdzanie poprawności podłączenia przewodu PE za pomocą elektrody dotykowej.

✔️ Pomiar napięcia (0...500 V) i częstotliwości sieci.

A- Impedancja pętli zwarcia

• A1- Pętla zwarcia ZL-PE, ZL-N, ZL-L
• A2- Pętla zwarcia ZL-PE w trybie RCD

B- Pomiary parametrów wyłączników RCD, Test wyłączania RCD i pomiar czasu zadziałania tA prąd pomiarowy 0,5 In, 1 In, 2 In, 5 In

• B1- RCD ogólnego typu i krótkozwłoczny
• B2- RCD selektywny

C - Pomiar prądu zadziałania RCD IA prąd pomiarowy 0,3 In…2,0 In

• C1- dla prądu różnicowego sinusoidalnego (typ AC)
• C2- dla prądu różnicowego 1-kierunkowego oraz 1-kierunkowego z podkładem 6 mA prądu stałego (typ A)

D- Rezystancja uziemienia

• D1- Metoda 3-biegunowa

E- Rezystancja izolacji

• E1- Napięcie pomiarowe 100 V
• E2- Napięcie pomiarowe 250 V
• E3- Napięcie pomiarowe 500 V

F- Rezystancja przewodów ochronnych i wyrównawczych

• F1- Pomiar ciągłości połączeń ochronnych i wyrównawczych prądem ±200 mA
• F2- Pomiar rezystancji małym prądem
